系統概述
副標題
通達TDSV系列伺服專用于注塑機伺服油電驅動控制，系統按照注塑機在不同工況下所需的壓力和流量，計算和控制伺服電機和油泵所需的轉速，實現壓力和轉速雙回路閉環控制，具有高效節能、投資成本回收快、注塑效率高、精度高等優點。
傳統注塑機是配置感應電機以額定轉速運轉，帶動定量泵向注塑機油路注入液壓油，通過比例閥調整注塑機油路內的壓力，通過溢流閥調節向注塑機油路內注入的液壓油的多少，這種情況下電機轉速恒定，當注塑機在射膠、保壓和冷卻時多余的油會通過溢流閥泄漏回油箱，造成了用電的浪費。
新的伺服油電系統由通達專用伺服驅動+高效同步電機+定量泵+壓力傳感器組成，伺服系統通過壓力傳感器時讀取注塑機油路壓力和上位壓力指令信號比較，自動調節電機轉速達到無需溢流閥泄載多余液壓油，從而達到節電的效果。
系統特點
副標題
1.性能
通達伺服系統響應速度超快，壓力和流量上升時間快至30ms，同時噪聲更低、并有效減低液壓油溫升，延長油系統壽命。
2.效節能
注塑工藝過程中各個階段需要不同的壓力和流量，通達伺服系統具有很高的調速比，可精確控制電機的轉速和轉矩，配合高效油泵實現實際工作所需流量和壓力，這樣就不存在油量浪費的情況，使注塑機節能高達50%～70%。
3.壓力控制精度
通達伺服的高響應壓力閉環控制模式使系統壓力非常穩定，壓力波動量小于±0.2bar，提高了塑料產品的成型質量。
4.位置重復精度
伺服系統高調速比、高響應速度特性，大大提高了注塑精度，保障了系統在開/合模、點膠等位置的高精度，配合調節系統的閉環控制，使油壓更穩定，提高注塑產品的成型質量，使用于精密的注塑機使用。
5.速輸出轉矩
通達伺服產品在零速時能輸出2倍的額定轉矩。
6.降壓液壓油溫升和系統噪聲
系統沒有了溢流損耗，減少了油的溫升，一般油溫僅上升8度左右，減少或不再需使用冷卻水，延長了液壓油和密封件的使用壽命，降低油溫的同時穩定液壓油的粘稠度，減少油泵內泄，提高重復精度。系統噪聲比普通機下降，改善了注塑機操作環境。

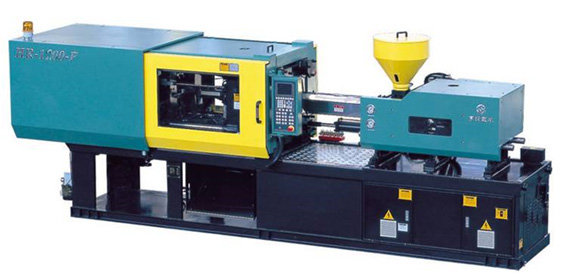

伺服液壓注塑機特點
副標題
1、獨特的速度控制算法，低速特性極其優越，具有低速大扭矩輸出的特點。
2、采用永磁同步伺服電機，比異步伺服電機體積小，轉子轉動慣量小，動態響應快，可以減小由于轉速變化所耗費的機械時間，達到縮小注塑周期的目的。
3、采用歐洲尖端電機控制技術，電機的轉矩脈動小，可提高產品的加工精度，降低電機的噪音。
4、調速范圍廣，從靜止加速至額定轉速采用恒轉矩控制，額定轉速以上采用恒功率控制。
5、高調速比、高響應速度特性，大大提高了注塑精度。
6、高響應壓力閉環控制模式使系統壓力更加穩定。
7、伺服電機在低速時，傳動效率也保持很高，遠遠高于異步電機，擁有寬廣的高效范圍。
8、高度優化的伺服節能技術，效率更高，單位能耗更低。
|
|
