模塊化RTU
副標題
ELVAC RTU是用于工業自動化的許多領域的遠程控制，測量和數據收集的設備，主要用于電力行業，也用于其他公用事業。

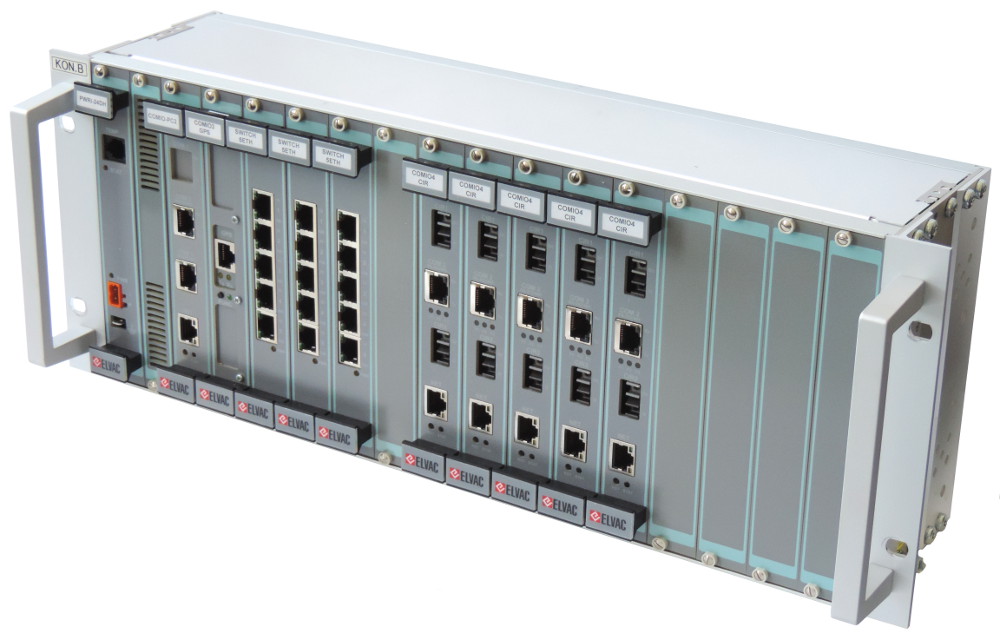

該單元的核心是帶有可選插槽數量（從2到16）的總線的機箱。這些單元可以通過通信接口進一步增強，并且可以級聯成大系統，從而可以使用實際上無限數量的輸入和輸出。這樣，系統可以針對不同的應用進行縮放。安裝可以在面板，19“機架或DIN導軌上進行。
從用戶的角度來看，ELVAC緊湊型和模塊化RTU具有相同的軟件基礎，??用戶界面完全相同且兼容。唯一的區別在于用戶可以使用的單個接口的數量。
模塊化ELVAC RTU具有以下功能：
·處理器控制單元
·有線和無線通信接口與許多通信協議
·數字輸入，具有可選電壓等級的外部或內部信號電壓
·繼電器輸出
·用于測量三相系統中電流和電壓的模擬量輸入以及計算導出值
·保護功能 - ELVAC RTU可以作為指示器或數字保護繼電器使用，一個RTU可以替換多達4個保護繼電器
·自動化功能 - 用于不同的自動操作，如重合閘等
·可編程邏輯和關系功能 - 圖形界面，智能電網和自愈網格的新智能功能
·可選的電能質量測量和分析
·集成HMI，非常友好的圖形工作風格
·測量值（波形）的內部記錄 - 由電源線上的故障觸發，可遠程下拉
·帶有受控備用電池充電的電源
·溫度傳感器，可以連接其他功能，如風力發電或測量曝光
·基于網絡的參數化或特殊參數化SW免費
·完整的遠程RTU維護，FW上傳，參數化，數據采集，記錄，分析
模塊化ELVAC RTU優點：
·無限的配置選項
·可以選擇不同的電壓和電流傳感器以及測量變壓器
·由于內部電源單元（例如，直接從電源線經由變壓器）提供寬范圍的電源電壓
·通過測量功率輸入，可以評估安裝電源變壓器的電力線側（用戶的另一測量信息）的狀態
·有專門的傳感器模塊（例如風，暴露，溫度）
模塊化ELVAC RTU的典型應用
副標題
變電站控制
·大量的數字和模擬輸入和輸出
·測量，監控，控制和綜合保護功能
·系統可以有集中式或分布式架構
·光學，金屬或無線通信
·冗余通信 - 到SCADA或兩個獨立的上層系統
·廣泛的通信能力，適用于新系統或改造變電站
架空電力線控制 - 現場開關元件（負荷開關/分段器，重合器）
·遠程監控和控制重合器和負荷開關
·自動化功能 - 重合閘，在無電壓暫停時關閉
·檢測故障（過電流，短路，電流不對稱，過電壓，欠電壓，接地故障保護，頻率）
配電變電站控制（電纜電源線）
·遠程監測和控制變電站三相出口
·測量可用于中壓側和低壓側
·指示和保護（過電流，短路，電流不平衡，接地故障）
·數字信號監控（門接觸，其他保護裝置）
可再生能源控制
·測量和控制太陽能，風能，天然氣發電廠或熱電聯產機組
·遠程績效管理
數據集中器
ELVAC RTU具有廣泛的通信能力。當技術網絡中有很多設備時，在指定節點收集數據并將它們一起發送到上層系統是有效的。通過這種方式，可以從不同的接口和不同的協議收集數據，當然也可以將其作為冗余系統來完成，例如可以通過兩條獨立的線路與上層系統進行通信，例如通過光環與網絡中的設備進行通信連接。模塊化版本RTU7M可根據特定應用的需求進行配置和縮放。
通信轉換器
通信模塊RTU7M COMIO PC2是用于電力行業的多種協議之間通信轉換的強大工具，例如IEC 61850，60870-5-101，IEC 60870-5-104，IEC 60870-5-103，DNP3，MODBUS等所有這些協議都可以在設備和SCADA系統之間進行轉換。
|
|
